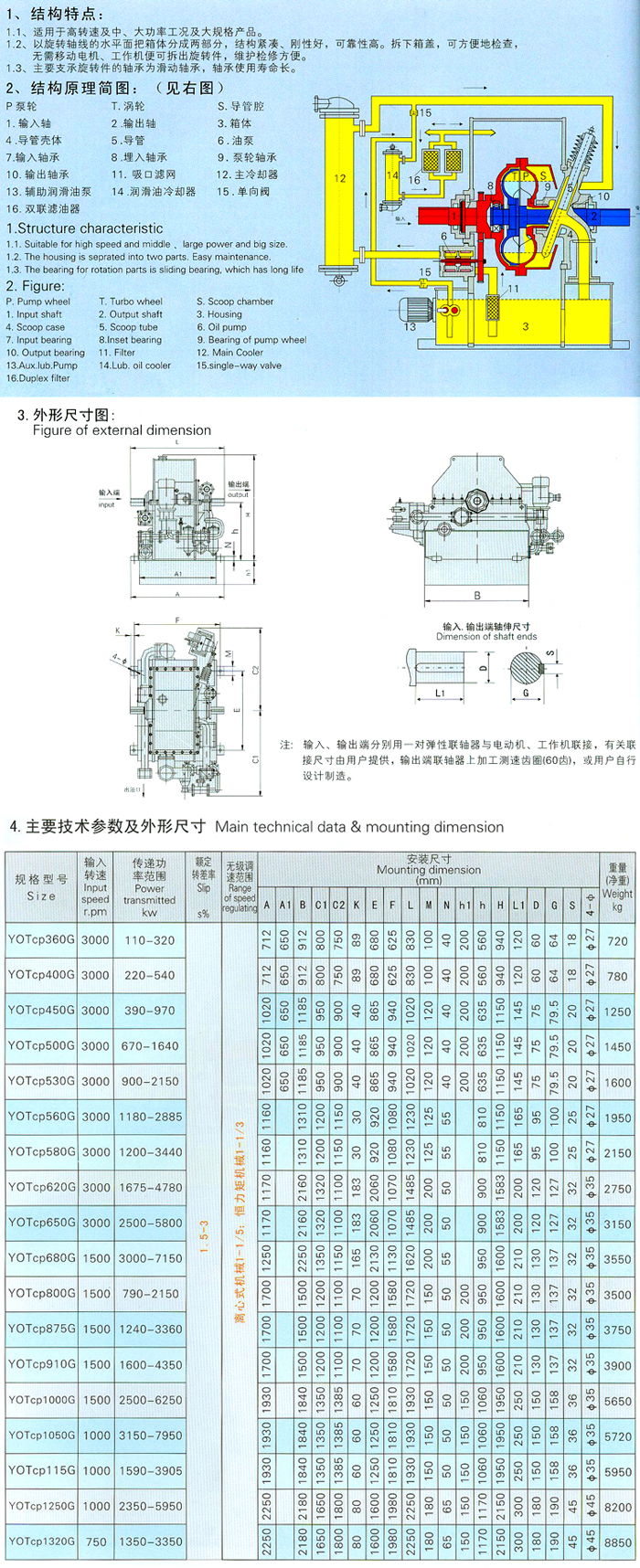

YOTCP-G系列詳細參數系列

1、結構特點：

1.1 適用于高轉速及中、大功率工況及大規格產品。

1.2 以旋轉軸線的水平面把箱體分成兩部分，結構緊湊、剛性好、可靠性高。拆下箱蓋，可方便的檢查，無需移動電機、工作機便可拆出 旋轉件，維護檢修方便。

1.3 主要支承旋轉件的軸承為滑動軸承，軸承使用壽命長。

2、結構原理簡圖：

P 泵輪　　　　　　T 渦輪　　　　　　S 導管腔　　　　　1.輸入軸　　　　　　　2.輸出軸　　　　　　3.箱體

4.導管殼體　　　　5.導管　　　　　　6.油泵　　　　　　7.輸入軸承　　　　　　8.埋入軸承　　　　　9.泵輪軸承

10.輸出軸承　　　11.吸口濾網　　　12.主冷卻器　　　　13.輔助潤滑油泵　　　14潤滑油冷卻器　　　15.單向閥

16.雙聯濾油器
